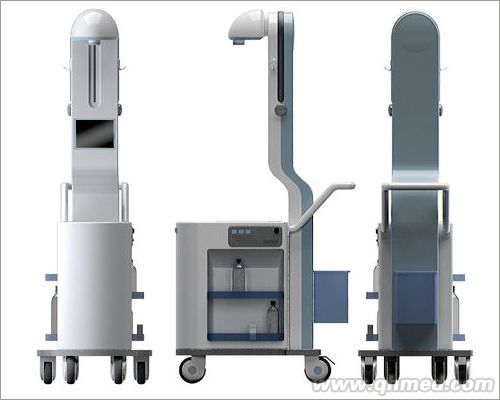

| 產品性能 | 靜脈顯影儀是一種無創電子可視急救設備，根據其設計，可用于皮下淺層靜脈觀察及輔助靜脈穿刺使用。靜脈顯影儀不適用于進行直接或間接臨床操作。靜脈顯影儀不適用于診斷或鑒別臨床疾病。該儀器不能在戶外或靠近戶外的窗邊使用。靜脈顯影儀不適合在發射強磁場設備（如核磁共振設備）的旁邊使用。不適用于眼部、組織分化的血管成像，無論是作為診斷儀器或作為治療方式。 2.產品型號及組成 本公司生產的靜脈顯影儀分為DS-100型及DS-200型。 DS-100型靜脈顯影儀由主機、臺式支架、充電器組成。DS-200型靜脈顯影儀由主機、輪式落地支架、充電器組成。 3.工作原理 靜脈顯影儀的工作原理是：先使用850nm紅外光照射人體的皮膚，利用靜脈與其他人體組織對紅外光吸收能力的不同，得到外周靜脈的紅外圖像，然后在靜脈之上的皮膚表面用可見光標明靜脈的位置。合格的醫護人員能夠通過觀察顯示出的脈管系統，協助他們找到大小和位置都合適的靜脈進行靜脈穿刺。 靜脈顯影儀僅顯示外周靜脈,能夠顯示的靜脈的最大深度因人而異。另外，對于有些患者，其靜脈或部分靜脈也許不會很好地顯示，或者根本就不會顯示。靜脈顯示不佳或者根本無法顯示的原因包括：靜脈位置的深度、皮膚狀況（如有濕疹、紋身等)、毛發覆蓋、皮膚有疤痕或皮膚表面高低不平、脂肪性(肥胖)組織覆蓋等。 當直接置于靜脈上方時，靜脈顯影儀能準確地找出靜脈的中心位置。如果增加偏離正上方的位移，將導致顯示出來的靜脈位置與實際位置產生偏離。 4.技術參數 a）近紅外線的峰值波長為：850nm，誤差：±10nm； b）可見光的波長為：400nm-700nm； c）DS-100的成像距離為30cm，誤差：±3cm； DS-200的成像距離為20cm～45cm. 5.禁忌癥 a）不應用于查找眼睛內部或附近的靜脈； b）不應用于任何類型的診斷或治療裝置。 6.工作條件和環境要求 工作環境： a）環境溫度：+10℃～+40℃； b）相對濕度：30%～75%RH； c）大氣壓力：70kPa～106 kPa。 運輸及貯存條件： a）溫度：-10℃~40℃ b）濕度：≤95%RH(非冷凝) c）大氣壓力：70kPa～106 kPa。 第二章使用操作 1.注意事項 警告：借助靜脈顯影儀可以確定某些外周靜脈的位置，但不能替代基于視覺和觸覺的靜脈定位、判定技術的可靠的醫學判斷。靜脈顯影儀應僅用作對合格專業人員的判斷的一種補充。 警告：如要準確地查看靜脈的位置，您必須將靜脈顯影儀置于適當的高度和角度，而且位于被評價靜脈的中心的正上方。用戶手冊中提供了有關靜脈顯影儀如何正確定位的更多說明。 將設備置于皮膚表面上方位置，DS-100型大約30cm，DS-200型約20cm～45cm.并與靜脈的方向保持垂直，確定靜脈顯影儀位于靜脈中心線的正上方。不要將設備移動或轉動到靜脈的兩側，否則將導致所指示的靜脈位置與靜脈在皮膚之下的真實位置之間產生偏離。通過稍微調整設備的高度和角度獲得更好的顯示質量。稍微移動設備讓其更接近或遠離皮膚，將有助于找到更多的靜脈，移動量將取決于患者的脈管系統、室內照明情況以及靜脈的深度。 2.使用練習卡 在病人身上使用靜脈顯影儀之前如果想先進行一些測試，請使用隨設備提供的練習卡。 將練習卡白色的一面朝上。按壓電源按鈕，打開靜脈顯影儀。將靜脈顯影儀置于練習卡上的正方形的正上方，并使其底部與聯系卡的距離大約為180mm，使投射窗口在四個紅色角標范圍之內。調整靜脈顯影儀的高度，以使指示燈的照射范圍剛好在正方形的范圍內。如果設備的位置和角度適當，在練習卡上應該顯示出一條“靜脈”，并與顯示區兩側畫出的靜脈相連接。試試轉動靜脈顯影儀，此時您將注意到，隨著設備的角度與模擬靜脈的角度變得不一致，模擬的靜脈會逐漸消失。慢慢將設備轉回到與靜脈大致垂直的角度，靜脈又會重新顯示。您可以用靜脈顯影儀在您的手背或胳臂上試一試，真正感覺一下整個操作過程。 記住以下基本步驟： 按壓電源按鈕啟動靜脈顯影儀，開始靜脈定位。按動模式按鈕，可在各個靜脈顯示設置中切換，選擇最適合您的病人和治療程序的設置。按壓電源按鈕2秒可以關閉靜脈顯影儀。 警告：切勿用靜脈顯影儀照射眼睛。 建議：眨眼反射可能由于疾病、藥物或者其他疾病因素而被抑制或減弱。針對眨眼反射可能被抑制或減弱的病人，奧倍康建議讓其帶上不透明的防護眼罩。 3.評價血管系統 您可以在觸診之前執行此操作，先用靜脈顯影儀快速地對皮膚進行一下掃描，以幫助縮小可能的位置范圍，或者在觸診確認靜脈位置與其適合性之后用靜脈顯影儀進一步確認。 請務必像前面所描述的那樣，將靜脈顯影儀置于適當的高度和角度并對準中心區域。您通常能通過圍繞其軸線稍微轉動靜脈顯影儀，使其靠近或遠離皮膚，以及輕擊相應的按鈕切換不同的靜脈顯示模式，更好地觀察靜脈。 確認靜脈 評價患者的脈管系統以后，應再次再使用普通的醫療技術和可靠的醫學判斷，例如靜脈觀察、觸診和其他醫療技術，對靜脈的位置和適合性進行核實，最終確認該位置是否適合您的醫療程序。 如要執行靜脈穿刺 如果您要進行靜脈穿刺，請將靜脈顯影儀交給您的助手拿住，這樣您的兩只手都可以空出來做穿刺手術。您也可以配合選購的免提支架一起使用靜脈顯影儀，這種支架可在奧倍康的網站買到。靜脈顯影儀應僅由合格的醫療專業人員使用，并且還需結合適當的視覺和觸覺靜脈判定技術。 第三章清潔維護 1.注意事項 ！不要使用除70%異丙醇以外的清潔產品或溶液清潔玻璃目鏡。 ！不要使用溶劑或腐蝕性清潔劑清潔儀器的任何部位。除推薦以外的產品和溶液可能損壞儀器，并使保修無法進行。 ！不要將清潔劑直接噴灑在儀器表面。這樣做可能導致液體過多，可能進入儀器并損壞儀器。 ！奧倍康醫療科技發展有限公司建議在清潔儀器時戴上防護眼鏡和手套。參考您所在機構關于清潔醫療器械時個人防護設備使用的規定和操作流程。 ！用戶應該定期檢查靜脈顯影儀，并按照醫院的制度要求對靜脈顯影儀進行清潔和消毒。 ！如果靜脈顯影儀鏡頭有劃傷或臟污，請勿使用靜脈顯影儀。如果靜脈顯影儀鏡頭被劃傷，則應將靜脈顯影儀送回奧倍康進行維修。 ！清潔靜脈顯影儀及其充電座的機體，可以使用布沾濕肥皂水、70%的異丙醇、氯漂白劑與蒸餾水的10%稀釋液、或者洗必太進行擦拭。 ！切勿將靜脈顯影儀、充電座或者免提支架浸入任何液體中。 ！切勿劃傷靜脈顯影儀鏡頭；嚴格按照指示方法進行清潔。 ！切勿用加熱或加壓的方法對靜脈顯影儀進行消毒。 ！切勿在靜脈顯影儀置于充電座或免提支架上時對其進行清潔。 ！清潔充電座之前務必拔掉電源線 2.清潔 為了獲得最佳性能，靜脈顯影儀的底部的光學表面以及背面的鏡頭都應該時刻保持清潔。清潔這些表面只能使用軟的鏡頭布，上面滴上幾滴70%的異丙醇。靜脈顯示窗口上如有臟污或劃傷，會在靜脈投影中形成陰影。 清潔步驟 1.關掉靜脈顯影儀。 2.將靜脈顯影儀與電源插座斷開。 在對靜脈顯影儀的任何部位進行清潔之前，先進行步驟1和2。 設備表面 1.使用一塊抹布，用70%異丙醇打濕，擦拭所有暴露的表面。不要將液體傾倒在表面上。 2.在空氣中晾干，或用一塊干凈的、不起毛的抹布擦干。 靜脈顯影儀目鏡 1.關掉靜脈顯影儀 2.將靜脈顯影儀與電源插座斷開。 3.將一塊柔軟的、不起毛的抹布用70%異丙醇打濕。 4.用打濕的抹布擦拭目鏡表面玻璃。 5.在空氣中晾干，或用一塊干凈的、不起毛的抹布擦干。 3.充電及電池維護 當靜脈顯影儀的電池電量降低到一定程度時，投射窗口中電量指示開始閃動，這時需要將其置于充電座上對電池充電。靜脈顯影儀充電時，投射窗口中會顯示動畫充電圖標。 如果在使用設備的地方沒有可靠的電源，也可以視需要使用選購的獨立充電器對備用電池進行充電。 在正常使用情況下靜脈顯影儀的電池大約每兩年需要更換一次。如果電池充電的時間變得越來越長，使用的時間越來越短，而且經常出現電池故障告警，這些都說明電池應該更換了。 如要更換電池，請由奧倍康醫療科技發展有限公司指定的維修人員進行。 第四章故障診斷與措施 1.注意事項 ！如果靜脈顯影儀檢測到它不能正常運行，它將關閉靜脈顯影儀并且發出告警或故障顯示。如果您在太冷（低于5°C）或太熱（超過40°C）的環境下使用設備，都會出現告警。如果出現溫度告警，您只需將靜脈顯影儀恢復到正常的使用溫度范圍即可。 ！電池需要充電或者更換時會出現相應的告警。 ！旦出現故障顯示，您應該立即停止使用靜脈顯影儀，聯絡奧倍康技術支持。請按壓電源按鈕關閉設備，否則設備將在30秒之后自動關閉。 2.故障顯影及措施 故障顯影措施 1系統電源無法打開。1.確保靜脈顯影儀?電池已充電。 2.如果電池電量不足，您可以將電源線插入標準電源插座后運行靜脈顯影儀。 3.按下投影儀電源開關的頂端（圖標1）進行啟動。 2系統電源關閉（自行關閉）。 如果發生這種情況，請將投影儀電源開關按下至關閉位置，并聯絡靜脈顯影儀支持中心尋求幫助。 3頭部電源無法打開。 1.無成像光線。 2.無電池狀態指示。 3.頭部“開/待機”指示等不亮。 4.頭部內部風扇聽不到嗡嗡聲。 1.檢查線纜是否有損壞。 2.檢查電源線與墻壁及儀器的連接是否牢固。 3.按下投影儀電源開關，將靜脈顯影儀打開及關閉。 4.按下頭部“開/待機”按鍵。 5.檢查系統的準備指示燈是否已亮且穩定。 4閃爍指示燈：電池指示。如果有任何通信障礙，電池指示燈會快速閃爍。 1.關閉靜脈顯影儀?電源。 2.打開靜脈顯影儀電源。 3.如果系統準備指示燈仍然閃爍，請致電靜脈顯影儀支持中心尋求幫助。 5固態指示燈：“開/待機”指示燈和電池指示燈。 1.綠色“開/待機”指示燈和兩個電池2.狀態指示燈都是亮的。 3.成像光線意想不到的熄滅。 4.頭部塑料殼過熱無法觸碰。 5.按鍵無反應。1.關閉靜脈顯影儀電源并等待20分鐘。 2.開啟靜脈顯影儀電源。 3.如果所有狀態指示燈都再次變量，這是過熱的標志。請關掉儀器，并致電靜脈顯影儀支持中心尋求幫助。 6頭部電源無法打開。 1.紅色LED燈閃爍或不亮。 2.儀器自行關閉，或應用電池供電運行時充滿電后運行時間很短就關閉。 當投影儀打開時紅色LED指示燈閃爍，表示電池需要立刻充電。 1.關閉靜脈顯影儀，并連接至AC電源。將電池充電過夜，將電充滿。 2.打開靜脈顯影儀電源，檢查電池狀態指示。應該為全綠。 3.正常使用靜脈顯影儀。如果充電后不久紅色LED等就開始閃爍，這可能表示電池需要更換。 7特征按鍵：模式，反轉，尺寸。 按下一個特征按鍵后成像區域或功能未見改變。 1.檢查儀器目鏡上的保護膜是否已經去除。 2.檢查圖像對焦： 將頭部上下移動，以獲得焦距，距目標位置的距離大約30 cm。圖像周邊文字應為清晰可讀。 第五章產品與制造商信息 產品名稱：靜脈顯影儀 備案號：魯濟械備20140318號 生產備案號：魯濟食藥監械生產備20140064號 技術要求編號： 魯濟械備20140318號 生產公司：濟南鼎舜醫療器械有限公司 注冊地址：濟南市歷城區開源路幸福柳工業園 生產地址：濟南市歷城區開源路幸福柳工業園 售后服務單位：濟南鼎舜醫療器械有限公司 電話：0531-88812586 傳真：0531-88812587 郵編：250100 公司網址：http：//www.dsmedivice.com |
